Introdução aos Sinks em Moldagem por Injeção
Sink marks, ou marcas de afundamento, são um desafio recorrente na moldagem por injeção de plásticos. Esses defeitos se formam em áreas onde a espessura do material varia, como em características robustas como nervuras ou bosses. A razão principal para sua manifestação é a diferença nas taxas de resfriamento entre regiões mais espessas e aquelas mais finas. Essa desigualdade gera depressões na superfície, sendo crucial para projetistas e fabricantes encontrar soluções para minimizá-las, especialmente em aplicações que exigem superfícies visíveis e de alta qualidade, como em eletrônicos de consumo.
Causas Comuns das Marcas de Afundamento
As causas das sink marks podem incluir diferentes variáveis, como o método de processamento, a geometria da peça, a seleção do material e o design das ferramentas. Enquanto o design da peça e a seleção de materiais são geralmente definidos pelo fabricante original (OEM), as soluções para o problema são frequentemente encontradas nas práticas de design de ferramentas e na manipulação das condições de processo. Por exemplo, uma geometria inadequada pode resultar em áreas espessas que resfriam mais lentamente, levando à formação de sink marks.
A modificação do design das ferramentas, como a configuração dos canais de resfriamento, pode influenciar significativamente a formação de sink marks. Por exemplo, um gate pequeno, como um túnel, pode congelar rapidamente, gerando uma diminuição excessiva na pressão de preenchimento e, consequentemente, aumentando o risco de sink marks. Assim, entender cada uma das variáveis envolvidas é fundamental para otimizar a produção e reduzir a ocorrência desses defeitos.
Ajustando as Condições de Processo
As condições do processo são um dos aspectos que moldadores podem manipular para mitigar os sink marks. O tempo e a pressão de empacotamento têm um impacto direto nas marcas de afundamento. Após o preenchimento da peça, é comum adicionar mais material ao espaço da cavidade para compensar a retração do material. Quando o tempo de empacotamento é insuficiente, pode ocorrer shrinkage excessivo, resultando em maiores e mais visíveis sink marks.
Além disso, o ajuste adequado das pressões e tempos de empacotamento pode ajudar a melhorar drasticamente a qualidade da peça moldada. Contudo, como muitas vezes a situação é complexa e depende de múltiplas variáveis, somente modificar esse parâmetro pode não ser suficiente para atingir níveis de sink marks aceitáveis. Por isso, é crucial considerar uma abordagem multifacetada que inclua modificações no design das ferramentas.
Métodos de Displacement de Material e Remoção de Calor
Um estudo realizado pelo Centro de Desenvolvimento de Processamento de Polímeros da GE analisou oito métodos distintos para reduzir as marcas de afundamento, classificando-os em duas categorias principais: métodos de deslocamento de material e técnicas de remoção de calor. O método de deslocamento busca reduzir a aparência do sink ao adicionar ou remover material de áreas propensas a essas marcas, enquanto a técnica de remoção de calor se concentra em acelerar o resfriamento das partes propensas ao sink.
Dentre as abordagens de deslocamento de material, estão os pins salientes, as nervuras nos pins, o uso de espuma química e a moldagem assistida por gás. Na categoria de remoção de calor, foram testados pinos de beryllium-copper e inserções desse material com o propósito de melhorar a condução térmica das áreas afetadas. Essas alternativas oferecem soluções promissoras, dependendo das características específicas de cada projeto.

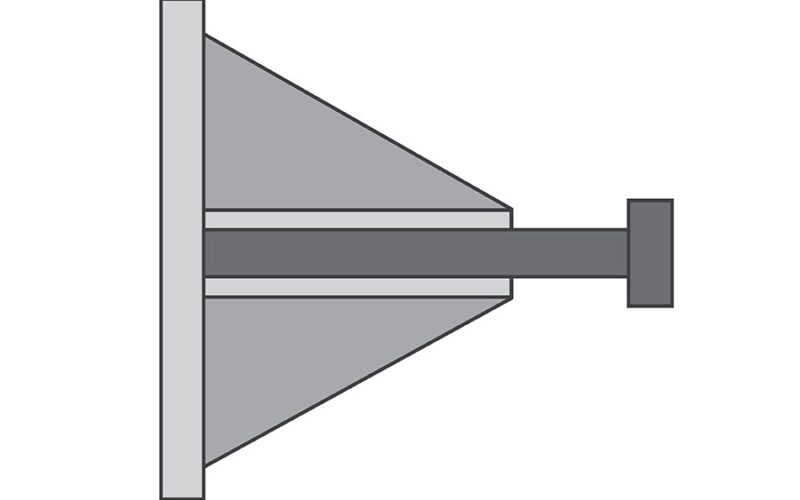

Tipos de Pins para Redução de Sink
O uso de pins oferece diversas abordagens para mitigar os sink marks. Um exemplo é o pin saliente, que se estende na parede oposta ao boss, reduzindo a espessura e compensando o material extra dessa área. Além disso, a introdução de um pin com raio no final pode suavizar a transição entre diferentes espessuras, reduzindo a possibilidade de sink marks formarem de maneira abrupta.
Outro método interessante é o uso de um pin com mola, que mantém pressão constante sobre a área do boss durante o resfriamento, compensando a perda de material por retração e, assim, ajudando a evitar a formação de sink marks. As condições de pré-carga são cruciais nesse método, pois uma tensão inadequada pode resultar em mais afundamento no material.
Resultados e Eficácia dos Métodos Testados
Testes realizados demonstraram que cinco dos métodos implementados conseguiram resultados melhores em comparação ao pin padrão. Os métodos de remoção de calor, especialmente, se destacaram, mostrando maior eficácia na redução do sink. Por outro lado, embora a abordagem de deslocamento de material tenha sido menos eficiente, o uso da mola proveu melhorias significativas no desempenho da peça em comparação ao padrão, destacando a importância da calibração correta das condições de carga.
Embora técnicas como a moldagem assistida por gás e o uso de agentes de espuma não tenham se mostrado otimais nas condições experimentais, ainda podem ser válidas em um contexto mais adequado. É prioritário que projetistas e moldadores avaliem a viabilidade de cada abordagem, considerando as especificidades do material e da geometria das peças que estão sendo produzidas.
Conclusão
A redução de sink marks na moldagem por injeção é um aspecto fundamental desde a fase de design até a execução do processo. Por meio de uma combinação adequada de estratégias de modificação de ferramentas, gestão das condições de processo, e aplicação de novos materiais e técnicas, é possível minimizar a ocorrência desses defeitos, garantindo a qualidade e a integridade das peças moldadas. À medida que a tecnologia avança, novas soluções e metodologias continuarão a surgir, oferecendo melhores possibilidades para enfrentar os desafios associados à moldagem de plásticos.
#Reduce #Sinks #Injection #Molding
